石英玻璃的机械性能比硬质玻璃和陶瓷都好，唯脆性较差。石英玻璃的理论计算强度很高，约为24×103MPa,但实际测得的强度要比这个数值低数十倍。影响强度的主要因素首先是玻璃的表面缺陷，特别是表面微裂纹的大小及深度影响最为明显，细磨的石英玻璃试样比粗磨的试样，其抗折强度约增加0.6倍；其次是在内在缺陷，例如，气泡、杂质、熔化不均以及残余应力等。

石英玻璃的强度随着温度的升高而增加，接近退火温度时达到最大值。

石英玻璃的剪切模量、杨氏模量、阻尼、泊松比、破坏模量一般均随着温度的升高而增加，硬度则随着温度的升高而降低。

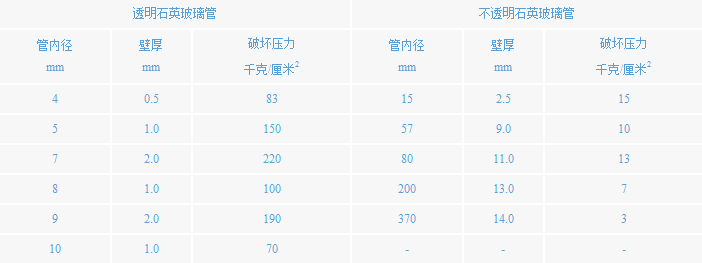

表14　石英玻璃管的破坏压力

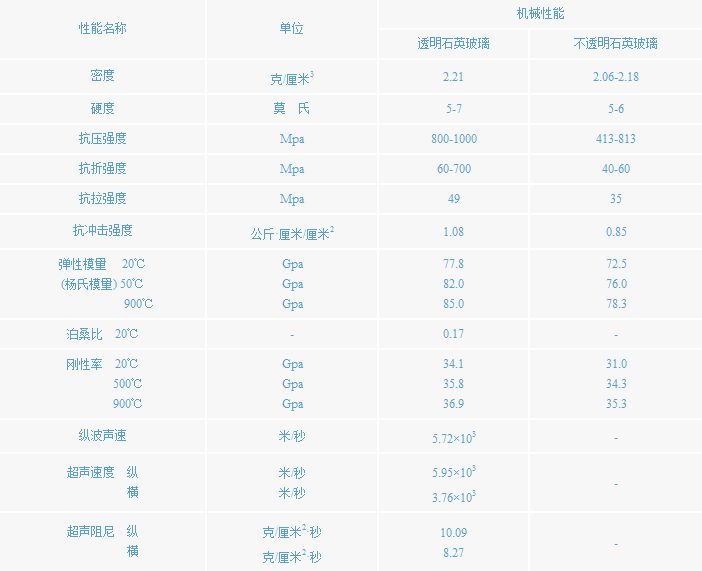

表15　石英玻璃的物理机械性能
