石英玻璃的热膨胀系数小，为5.5×10-7/℃,只有普通玻璃的1/12-1/20。部标准规定将试样的灼烧到1200℃后急速投到冷水中，反复三次以上不允许炸裂。石英玻璃加入适量钛元素后还可做成零膨胀系数的材料，在激光技术、天文和尖端技术中已得到应用。>

透明石英玻璃的膨胀系数是温度的函数：αo，t＝1/Lo×(Lt-Lo)/t

式中：Lo=温度0℃时的长度　Lt=温度t℃时的长度　t=摄氏温度

石英玻璃的粘度，导热率、比热及使用温度等见表9，10，11，12，13。

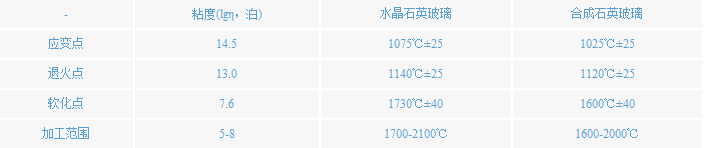

表9　石英玻璃的粘度(应变点、退火点、软化点)与温度的关系

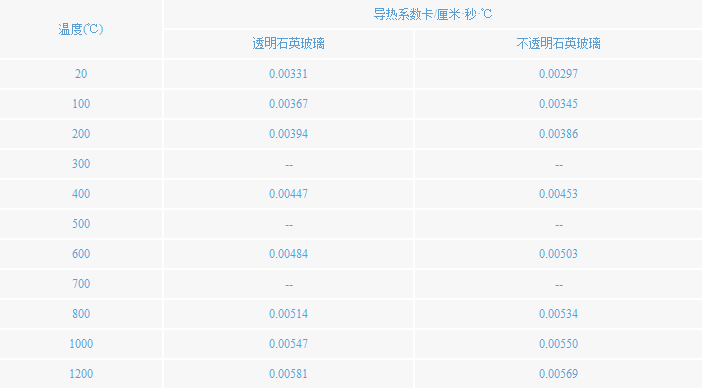

表10　石英玻璃的导热系数

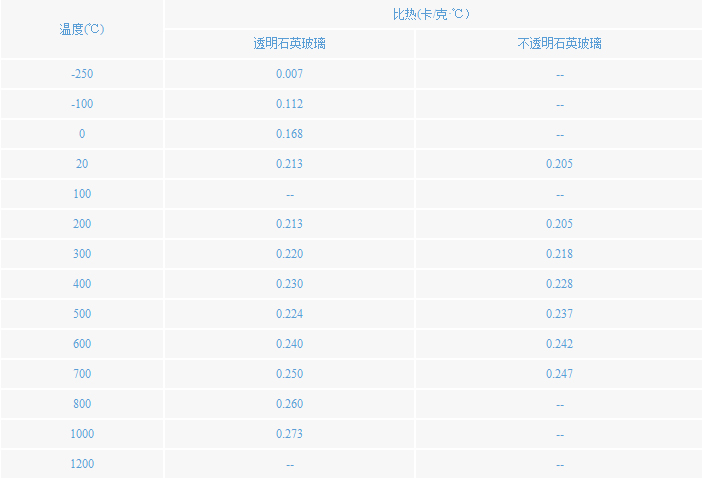

表11　石英玻璃的比热

表12　石英玻璃的使用温度

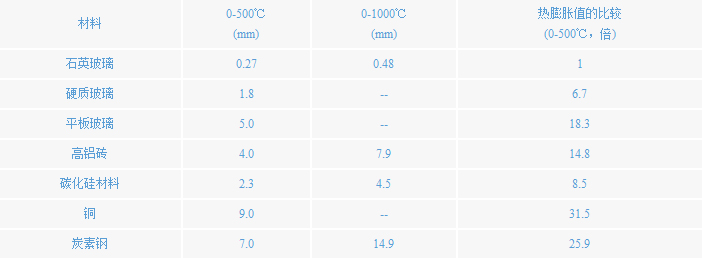

表13　石英玻璃与其它材料热膨胀值的比较(1米长试样的膨胀值)
