石英玻璃的光学性能有其独到之处，它既可以透过紫外光谱，是所有透紫外材料最优者，又可透过可见光和近红外光谱。用户可以根据需要，从185-3500mμ波段范围内任意选择所需品种。由于石英玻璃耐高温，热膨胀系数极小，化学热稳定性好，气泡、条纹、均匀性、双折射又可与一般光学玻璃媲美，所以它是在各种亚劣场合下工作具有高稳定度光学系统的必不可少的光学材料。

石英玻璃的光谱特性曲线

电熔石英玻璃是很好的透红外材料，但则于杂质的存在，紫外透过率低。氢氧焰熔制水晶所获得的石英玻璃，由于氧结构缺陷，在0.24μ处有吸收峰，同时含有OH基团，所以红外透过极低。用合成原料气炼的高纯光学石英玻璃是最好的透紫外材料，但在2.7μ处有严重的OH吸收峰。只有用合成原料通过电熔或无氢火焰熔融而成的光学石英玻璃，才能很好地透过从远紫外到近红外的连续光谱。

荧光特性：用大于290mμ波长的光激发时，透明石英玻璃不发光。为了显示荧光必须特别的短波辐射源(如汞灯)去激发荧光。但ZS-1、ZKHS不发荧光，ZS-2、KS、HS能激发出轻微的荧光。

石英玻璃的折射率及光学常数见表7、表8。

表7　光学石英玻璃的折射率(之一)

注：测量误差±3×10-5

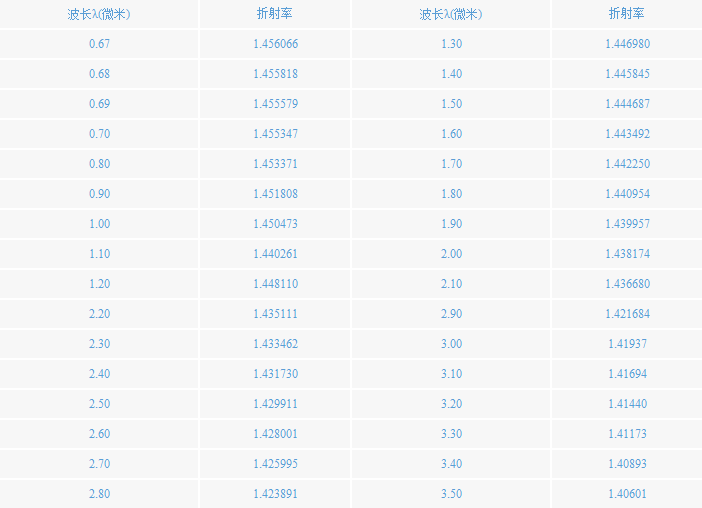

表7　光学石英玻璃的折射率(之二)

表8　石英玻璃的光学常数
